AR 스마트 안경은 첨단 기술과 하드웨어 플랫폼을 사용하는 혁신적인 제품입니다.MTK8788 8코어 12nm 저전력 하드웨어 플랫폼 및 IMGGE8300@63OMhz또는 그 이상의 GPU, 안드로이드 11.0 이상의 운영체제를 탑재한다.이 스마트 안경은 광파 전도 1080P 디스플레이와 LVDS 인터페이스의 자유 곡면 디스플레이를 지원하며 FDD, TDD 4G 네트워크, GSM 전화 지신 기능도 갖추고 있다.2.4G 및 5G 듀얼 모드 와이파이 모듈, 블루투스 통신 모듈, GPS 베이더우 위치 지원 기능도 탑재됐다.또한 듀얼 카메라를 갖추고 있어 넓은 동적, 동적 초점을 지원하며 3m 거리의 안면 인식과 OCR 인식을 실현하고 고화질 비디오 녹화를 지원한다.이 외에도 멀티 디스플레이 출력 및 멀티 비디오 입력을 지원하며 WiFi 6 및 기가비트 이더넷 기능을 갖추고 있으며 강력한 오디오 비디오 수집 및 디스플레이 출력을 갖추고 있으며 풍부한 주변 장치 인터페이스를 제공합니다.
지물통신의 AR 스마트 안경 PCB 보드 설계 방안
처리 칩, 다양한 센서, PMIC 칩, 메모리 및 연결 칩 등 여러 구성 요소로 구성되어 있습니다.신호 전송의 안정성을 보장하기 위해 PCB 보드는 메인스트림의 10 층 2 단계 설계를 채택했으며 블라인드 매몰 구멍 등과 같은 첨단 기술을 채택했습니다.이러한 기술은 신호 전송을 더욱 안정적으로 할 뿐만 아니라 PCB 보드의 공간 크기도 줄였다.
AR 스마트 안경 마더보드는 자이로스코프, 가속도, 자력계를 포함한 강화된 9축 센서 융합 방안을 채택했다.자이로스코프는 오프셋 각도를 정확하게 모니터링하고 인신 자세를 식별하며 디스플레이 장치를 조립 제어할 수 있다.중력 감지 기능은 떨어지거나 예기치 않게 넘어진 후 자동으로 백그라운드 구조를 요청할 수 있어 기기 착용자의 신변 안전을 보장한다.광선과 거리 센서는 외부 환경의 광선 강도를 실시간으로 모니터링하고 이를 참고로 디스플레이 장치의 밝기를 조절할 수 있다.기압계 센서는 해당 지역의 기압 값을 측정할 수 있습니다.홀 센서 스위치는 힌지 자기장 변화를 통해 디스플레이 장치의 작업과 휴면을 스스로 제어한다.
AR 스마트 안경 스크린 디자인 방안

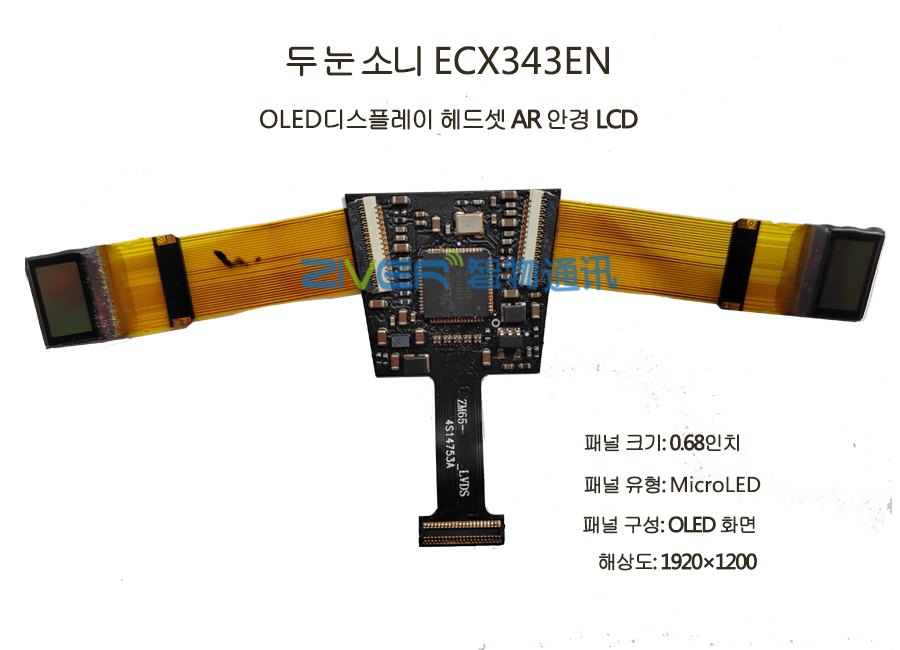

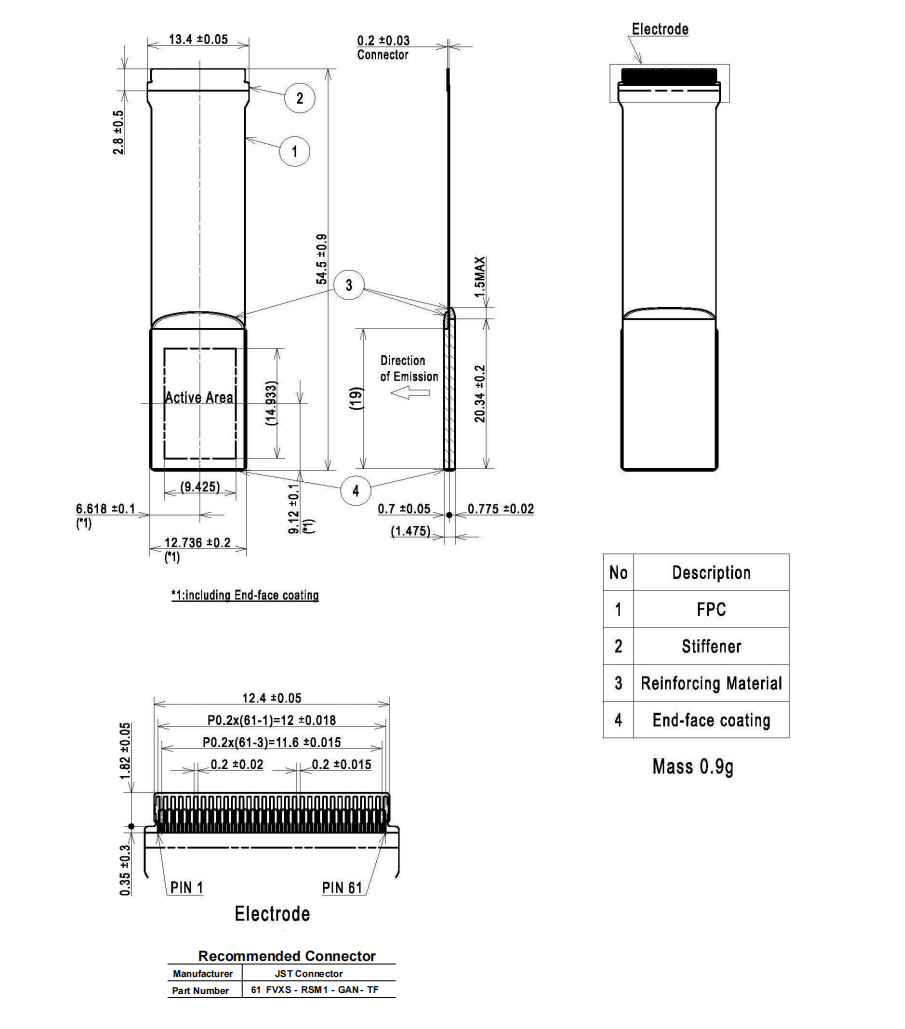

AR 스마트 안경은 듀얼 눈 소니 마이크로 OLED 스크린과 광파 전도 기술로 작고 작은 눈빛과 작은 설치 면적의 특징을 제공하며 실내와 실외에서 모두 햇빛이 밝은 디스플레이 효과를 유지할 수 있다.이는 AR 스마트 안경을 더욱 사용자 친화적이고 사회적으로 받아들일 수 있게 하고, 각 분야의 디지털 노동력을 지원하며, 소통과 협력의 효과를 개선한다.
AR 스마트 안경의 고성능 처리 수요를 만족시키기 위해 전원 관리에는 VPU 처리 장치에 전원을 공급하는 전용 PMIC 칩이 적용되어 있으며, 핵심 전력 공급 전압은 0.8V, 최대 부하 전류는 6A이다.
이 PCB 보드는 신호 전송 측면에서 고속 신호 전송 기술을 사용하여 비디오 신호의 안정적인 전송을 구현합니다.아울러 블루투스와 와이파이 등 무선통신 기술을 적용해 외부 기기와의 무선 연결을 가능하게 했다.
AR 스마트 안경 발열 설계
AR 스마트 안경을 장시간 착용해야 한다는 점을 고려하면 열 방출 디자인이 중요하다.이를 위해 이 PCB 보드는 구리 기판과 열전도성 접착제의 조합으로 칩에서 발생하는 열을 케이스로 전도해 열을 방출한다.
요약하자면, AR 스마트 안경은 첨단 하드웨어 플랫폼과 기술 방안을 채택하여 강력한 기능과 성능을 갖추고 있다.고화질 디스플레이, 멀티미디어 기능, 위치 탐색을 지원할 뿐만 아니라 얼굴 인식, OCR 인식 등 스마트 기능도 갖추고 있다.AR 스마트 안경의 PCB 보드 설계 방안, 센서 방안, 화면 설계 방안은 모두 정교하게 설계되어 안정적인 신호 전송, 정확한 자세 인식 및 편안한 착용 경험을 보장한다.또한 효과적인 발열 설계를 채택하여 장시간 사용 시 장치의 성능 향상을 보장합니다.AR 스마트 안경의 출현은 각 분야의 직원들에게 편리함과 지원을 제공하고, 디지털 노동력의 발전을 추진하며, 소통과 협력 효율을 개선할 것이다.
